1. 텐트폴 제조의 심장, ‘압출(Extrusion)’ 공정이란 무엇인가?
우리가 캠핑장에서 마주하는 가볍고 견고한 텐트폴, 그 탄생의 시작은 바로 ‘제1공정: 압출’입니다. 압출은 쉽게 말해 금속 원재료에 강력한 압력을 가해 일정한 모양의 구멍(다이스)으로 밀어내어 긴 파이프 형태로 뽑아내는 가공 방식입니다.

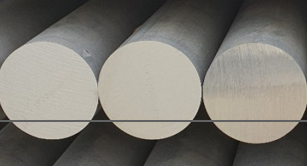

현장에서는 이 원재료를 **’빌렛(Billet)’**이라 부릅니다. 원통형 모양의 빌렛은 사용 목적에 따라 길이를 다르게 설정하는데, 이는 단순히 작업 편의를 위해서가 아니라 원자재 손실(Scrap)을 최소화하고 최종 품질을 균일하게 유지하기 위한 철저한 계산의 결과입니다.
하지만 빌렛을 기계에 넣고 무작정 민다고 해서 파이프가 되는 것은 아닙니다. 고체의 알루미늄이 부드럽게 흘러나올 수 있도록 ‘예열’이라는 필수 과정을 거쳐야 하며, 이 온도 제어가 전체 공정의 성패를 가릅니다.
2. 온도와 압력의 미학: 외경 50mm 빌렛이 외경 10mm 파이프가 되는 과정
충분히 예열된 빌렛을 압출 설비에 장착하고 수백 톤의 힘으로 밀기 시작하면, 놀라운 변화가 일어납니다. 고체 상태였던 빌렛이 강력한 압력과 마찰열에 의해 용융점 근처까지 온도가 상승하며 유연해지고, 마침내 50~70mm의 두꺼운 빌렛이 10~20mm의 얇은 중공 파이프로 변신하여 쏟아져 나옵니다.
이 과정에서 가장 중요한 것은 디테일한 온도 관리입니다. 단순히 설비만 달구는 것이 아니라, 재료가 통과하는 구멍인 다이스, 다이스를 품고 있는 컨테이너, 압출 입구, 그리고 출구 온도를 각각 세분화하여 제어해야 합니다. 이 밸런스가 무너지면 다이스(금형)의 수명이 급격히 줄어들거나 파이프 표면에 미세한 크랙이 발생하게 됩니다.
또한, 알루미늄이 설비에 달라붙지 않게 도와주는 **’이형제(Lubricant)’**의 역할도 무시할 수 없습니다. 흑연 타입의 이형제는 과하게 사용할 경우 파이프의 표면 결함을 유발하기 때문에 숙련된 엔지니어의 정밀한 조절 능력이 필수적입니다.
[체크리스트] 성공적인 압출을 위한 핵심 관리 포인트
- 빌렛 예열 온도: 소재 조직의 변형을 막기 위한 최적 온도 유지
- 압출 속도(Ram Speed): 생산 효율과 표면 조도의 균형 확보
- 금형(Die) 온도: 열팽창을 고려한 정밀한 예열 상태 체크
- 이형제 잔류량: 과도한 흑연 사용으로 인한 품질 저하 방지
3. 70계열과 60계열: 소재에 따라 공정 자체가 다른 이유
많은 캠퍼가 ‘7075’나 ‘6061’ 같은 소재 명칭은 익숙해하지만, 이들이 압출되는 방식의 차이는 잘 모릅니다. 결론부터 말씀드리면, 70계열은 ‘맨드릴(Mandrel)’ 방식이 필수적이고, 60계열은 상대적으로 자유롭습니다.

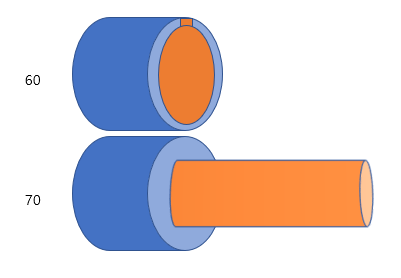

70계열 알루미늄은 초고강도를 자랑하지만 용접성이 매우 떨어집니다. 압출 도중 갈라지면 다시 붙지 않기 때문에, 파이프의 구멍을 만들기 위해 다이스 중앙을 관통하는 축인 ‘맨드릴’을 뒤에서 밀어 넣어주어야 합니다. 즉, 구멍인 다이스 센터에 멘드릴을 밀어넣어 중공형태의 파이프 생산이 가능해집니다. 반면, 60계열은 용접성이 뛰어나 맨드릴 없이도 다이스 내부에서 알루미늄이 용융되어 압출되고 다이스를 통과하면서 갈라졌던 틈이 자연 용접되는 방식으로 생산이 가능합니다. 차이점은 70소재 압출에는 다이스와 맨드릴이라는 2가지 파트가 필요하고 60소재 압출에는 맨드릴이 아닌 다이스 중앙에 중공 파이프를 형성할 수 있는 구조물을 형성하고 다이스와 이 구조물을 연결하는 브릿지를 만들어 사용하는 겁니다. 바로 이 브릿지를 통과한 갈라진 압출 파이프가 통과 직후 자연 용접되는 겁니다.
이 때문에 60계열 파이프의 내면을 자세히 보면 자연 용접된 흔적인 **’심 라인(Seam Line)’**이 보이기도 합니다. 아무래도 이 심 라인쪽에서 파이프 취약성이 드러날 수 밖에 없습니다. 이런 이유로 60소재 폴은 70소재보다 크고 두껍게 사용하는 경향이 있습니다. 하이엔드 70계열 폴이 ‘심리스(Seamless)’를 강조하는 이유가 바로 여기에 있습니다.
[비교표] 소재별 압출 공정 특징
| 구분 | 70계열 (고강도/하이엔드) | 60계열 (범용/중저가) |
| 핵심 특성 | 초고강도, 낮은 용접성 | 우수한 가공성, 높은 용접성 |
| 압출 방식 | 맨드릴(Mandrel) 필수 사용 | 다이스 내 자체 형성 (Porthole) |
| 심 라인 여부 | 없음 (Seamless) | 존재 가능 (Seam Line) |
| 제조 난이도 | 매우 높음 (정밀 제어 필요) | 보통 |
| 주요 용도 | 전문가용 텐트폴, 항공기 부품 | 일반 레저용 폴, 건축 자재 |
4. 전문가만 아는 품질 지표: 압출비(Extrusion Ratio) 계산
품질이 관리되지 않는 공장과 명품 공장의 차이는 **’압출비’**를 대하는 자세에서 나타납니다. 압출비란 원재료인 빌렛의 단면적을 최종 압출된 파이프의 단면적으로 나눈 값입니다.
일반적인 텐트폴 생산에서는 압출비 30 내외를 황금비율로 봅니다. 압출비가 너무 낮으면 금속 조직이 충분히 치밀해지지 않아 강도가 떨어지고, 너무 높으면 기계에 과부하가 걸려 다이스가 쉽게 마모됩니다. 진정한 기술력은 이 압출비를 최적으로 맞추기 위해 빌렛의 사이즈를 조절하고 다이스 설계를 최적화하는 데 있습니다.
5. 결론: 디테일한 공정 지식이 품질의 격차를 만든다
압출은 고온에서 이루어지는 ‘열간 가공’이기 때문에 공정 직후의 치수가 아주 정밀하기는 어렵습니다. 하지만 하나의 파이프에서 발생하는 **파이프 두께 편차(Eccentricity)**는 다음 공정인 ‘인발(Drawing)’에서도 개선되지 않고 연결되며 텐트 설치 시 두께 가 얇은 쪽으로 응력이 집중되면 텐트폴대가 갈라지는 현상이 나타납니다.
품질이란 결국 공정에 대한 깊은 지식과 그에 기반한 분석에서 나옵니다. 단순히 기계를 돌리는 것이 아니라, 소재의 특성을 이해하고 맨드릴의 위치, 압출비의 미세한 조정 하나하나에 신경 써야 합니다. 세계적인 브랜드가 한국의 제조 기술을 찾는 이유는 바로 이러한 ‘한 끗 차이’의 디테일에 있습니다. 재미있으셨나요? 다음 포스팅은 정밀한 외경과 두께를 형성하는 인발 공정에대해 다루어 보겠습니다.
